【第63回 気象予報士試験 実技1】問4を徹底解説｜1000hPa等圧線作図・地形性温暖前線の解析
こんにちは！今回は第63回 気象予報士試験 実技1 問4を解説します！
今回の問4では、
- 地上実況図から1000hPa等圧線を作図する
- 観測値から等圧線の通過位置を比例配分する
- 地上風と気圧の谷から温暖前線を推定する
- 850hPaの等温線集中帯を参考にする
- 地形の影響を受けた温暖前線の位置を補正する
など、実技試験で頻出の「作図問題」が問われています。
特に、 「高層天気図の前線帯を、地上では地形効果で補正する」 という考え方が重要です。
実技試験記述5型
基本セット：どこで（場所・高さ・時刻）＋ なぜ（原因・背景場）＋ 何が起きている（現象）
- 分布型：「A側では○○であり、一方B側では△△となっている。」
- 時間変化型：「◯時にはAであったが、△時にはBとなり、AからBへと変化した。」
- メカニズム型：「〜ため、□□が強まり、その結果△△となる。」
- リスク型：「〜ため、◯◯のおそれがあり、△△への注意・警戒が必要である。」
- 構造型：「◯◯付近の◇◇hPaで、ここが前線面に対応する。」
記述式問題の考え方はこちらの記事も参考にしてください！
⇒ 【実技試験講義No.1】気象予報士試験実技試験記述5型 – 独学資格塾
■ 問4(1) 1000hPa等圧線の作図
問題文
5月1日18時の地上実況図に、1000hPaの等圧線を実線で記入する作図問題です。
模範解答
この図で確認するポイント
- 1002hPa等圧線の内側に1000hPa等圧線を描く
- 低気圧中心を囲む閉曲線にする
- 観測値の999hPa台と1000hPa台の境界を通す
- 不自然な折れ線ではなく滑らかな曲線にする
◇ 解説
図9には、すでに1002hPaの等圧線が描かれています。
今回描くのは、それより2hPa低い1000hPaの等圧線です。
低気圧中心に近づくほど気圧は低くなるため、1000hPa線は1002hPa線の内側に描きます。
観測値の読み方
地上実況図の海面気圧は、下3桁で表示されています。
たとえば、
- 042 → 1004.2hPa
- 996 → 999.6hPa
- 000 → 1000.0hPa
のように読みます。
つまずきポイント
「996」は996hPaではなく、999.6hPaです。
地上実況図では、海面気圧を下3桁で表すことが多いので注意しましょう。
1000hPa線をどこに通すか
1000hPa線は、
- 1000hPaより高い地点
- 1000hPaより低い地点
の間を通ります。
つまり、観測値が999hPa台の地点と、1000hPa台の地点の間を比例配分して結びます。
低気圧中心を囲むように、すでに描かれている1002hPa線の内側に一回り小さい閉曲線を描くイメージです。
作図のコツ
- まず1000hPaをまたぐ観測点ペアを探す
- 通過点を小さく点で打つ
- 最後に滑らかに結ぶ
- 低気圧中心を囲む閉曲線にする
等圧線は、観測値を機械的に直線で結ぶのではなく、気圧場として自然になるように滑らかに描きます。
■ 問4(1)まとめ
- 1000hPa線は1002hPa線の内側に描く
- 999hPa台と1000hPa台の境界を通す
- 低気圧中心を囲む閉曲線にする
- 観測値間を比例配分して滑らかに結ぶ
■ 問4(2) 地形の影響を受けた温暖前線の作図
問題文
図9の気圧と風の分布を基に、図10の850hPa解析図も参考にして、地形の影響を受けた地上の温暖前線の位置を破線で記入する作図問題です。

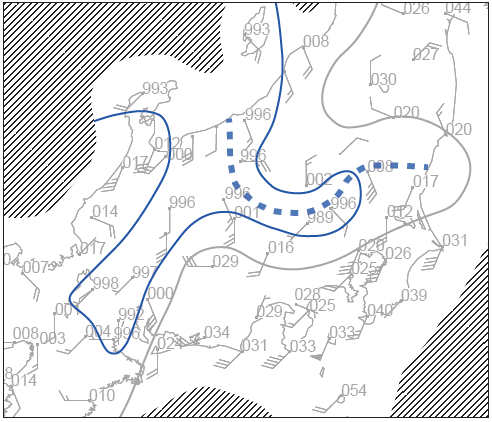

模範解答
この図で確認するポイント
- 日本海から太平洋へ抜ける陸上部分だけを描く
- 850hPaの等温線集中帯を参考にする
- 地上では地形の影響で前線が南側へずれる
- 風向のシアーと気圧の谷に沿って描く
◇ 解説
この設問では、地上温暖前線の陸上部分のみを描きます。
したがって、低気圧中心からの海上部分をすべて描くのではなく、日本海側から上陸して太平洋側へ抜ける部分を破線で示します。
まず850hPa面を見る
図10の850hPa気温・風解析図を見ると、本州付近に南北の大きな温度差があります。
特に、9℃前後の等温線が本州中部を東西に走り、
- 北側：6℃以下の寒気
- 南側：15℃前後の暖気
という構造になっています。
この温度傾度の大きい帯が、850hPa面の温暖前線に対応します。
850hPaで見るポイント
- 等温線集中帯
- 南北の温度傾度
- 暖気と寒気の境界
- 風向の変化
地上ではなぜ南へずれるのか？
前線面は上空ほど寒気側、つまり北側へ傾くことがあります。
そのため、850hPa面で見える前線帯よりも、地上前線はやや南側に位置しやすくなります。
さらに今回は、奥羽山脈などの地形の影響を受けます。
寒気が山地の北側・東側に残り、暖気の進入が妨げられるため、地上の温暖前線は850hPaの前線帯よりも南側へ押し下げられます。
つまずきポイント
850hPaの前線位置をそのまま地上に写すと、北に描きすぎる可能性があります。
地上では、地形の影響で前線が南側へずれることを意識しましょう。
地上風と気圧の谷で補正する
図9の地上実況図では、前線付近で風向が変化しています。
温暖前線の寒気側では東〜北寄りの風、暖気側では南寄り〜南西寄りの風となりやすくなります。
また、地上前線は気圧の谷に沿って現れやすいため、1002hPa等圧線の谷や風の収束も参考にします。
これらを総合すると、温暖前線は日本海側から上陸し、東北地方南部〜関東北部付近を通って、太平洋側へ抜ける形になります。
記述式解答のポイント：構造型・メカニズム型
どこで：本州中部〜東北南部の陸上で
なぜ：850hPaの等温線集中帯に対応し、地形の影響で地上前線が南側へずれるため
何が起きている：地上の温暖前線が日本海から太平洋へ湾曲してのびている
作図上の注意
温暖前線の作図では、次の点に注意します。
- 陸上部分のみを破線で描く
- 日本海側と太平洋側の端までしっかり伸ばす
- 850hPaの前線帯よりやや南側に描く
- 風向シアーと気圧の谷に沿わせる
- 不自然な折れ線にせず、滑らかな曲線にする
作図で失点しやすいポイント
「温暖前線だから低気圧中心からそのまま描く」と考えると失点しやすいです。
この問題では、日本海から太平洋にのびる陸上部分のみが作図対象です。
■ 問4 全体まとめ
- 1000hPa等圧線は1002hPa線の内側に描く
- 地上実況図の気圧値は下3桁で読む
- 等圧線は観測値を比例配分して滑らかに描く
- 温暖前線は850hPaの等温線集中帯を参考にする
- 地上前線は地形の影響で850hPa前線帯より南側へずれやすい
- 地上風のシアーと気圧の谷も前線位置の重要な手がかり
- 作図では指定された範囲だけを明確に描く
※ 本記事では、一般財団法人 気象業務支援センターより利用許諾を受けて、気象予報士試験問題を掲載しています。
問題文の著作権は一般財団法人 気象業務支援センターに帰属します。
以上、第63回 気象予報士試験 実技1 問4の解説でした！
独学資格塾では、単なる模範解答だけでなく、「受験生がどこでつまずくのか？」を重視して解説しています。
訂正・ご意見などありましたら、ぜひコメントで教えてください！
皆で最高の独学環境を作っていきましょう！
