【気象予報士試験講義No.13】高層気象観測｜ラジオゾンデ・エマグラム・逆転層・SSI/CAPEをゼロから学ぼう！

今回は、上空の気象状態を直接測るラジオゾンデ観測の仕組みや、その結果を図示した「エマグラム」の読み取り方を学びます。エマグラムから大気の安定度（SSI、CAPE、CIN）や逆転層の種類を判別するスキルは、気象予報士試験（特に実技試験でも）極めて重要な得点源となります。基本の仕組みからしっかり理解していきましょう！

1. ラジオゾンデ観測と観測網

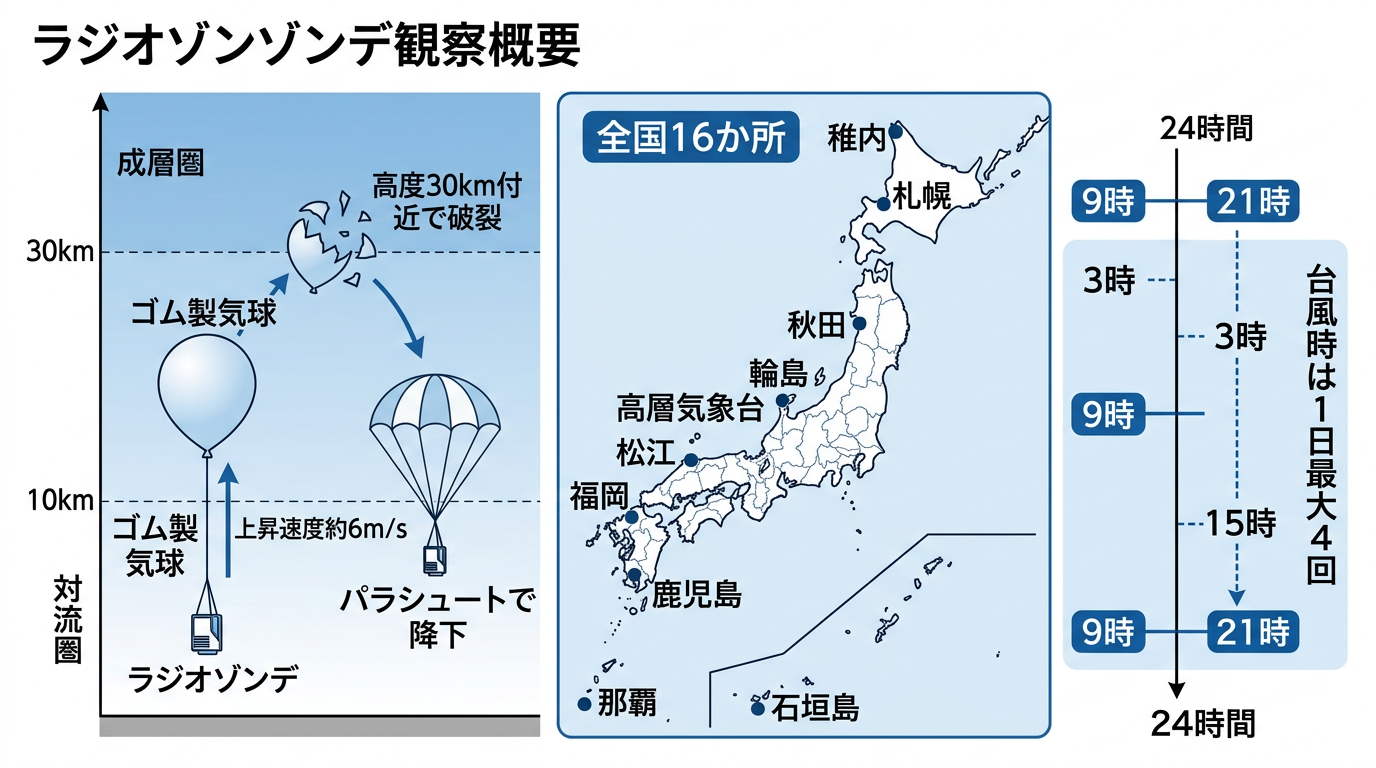

▲ ラジオゾンデ観測の仕組みと全国16か所の観測網

• WMO（世界気象機関）の勧告：陸上は 約300km間隔、海上は 約1000km間隔 で行うことが推奨されています。
• 観測実施機関：全国 16か所 の気象官署・海洋気象観測船で行われています（南極昭和基地でも実施）。
• 観測時刻：毎日 9時と21時 の2回が基本です。
• 台風接近時・豪雨時：必要に応じて1日 最大4回 まで実施されることがあります。
• 放球タイミング：気球の放球は観測時刻の 30分前 に実施されます。
• ラジオゾンデの上昇速度と高度：平均 約6m/s で上昇します。
  • 1分後：約360m上空
  • 10分後：約3.6km上空
  • 30分後：約10km上空
  • 90分後：高度30km超（気圧約10hPa）で気球が破裂 → 観測終了
• 落下時の対応：陸上に落下する見込みの場合は、パラシュートで安全に降下します。

2. ラジオゾンデ観測の詳細（気温・湿度・気圧・風）

• ① 気温の観測
  • 単位：0.1℃ 単位で観測。
  • 日射補正：昼間は太陽放射で温度センサーが加熱されるため、実際の気温より高く出ます。そのため日射補正が必要です。
  • 上層ほど大気が薄く日射が強いため、上層ほど補正量が大きくなります。夜間は太陽放射がないため補正は不要です。
• ② 湿度の観測
  • 観測機器：静電容量変化式、またはカーボン乾湿膜式の2種類。
  • 結果の報告：相対湿度(%)で観測しますが、報告時は 湿数（気温℃ − 露点温度℃） で行われます。
  • 観測制限：気温が -40℃以下 になると、センサーの精度が落ちるため湿度観測は行いません。
• ③ 気圧の観測
  • 単位：0.1hPa 単位で観測。
  • 現在はGPSゾンデを使い、人工衛星からの情報で3次元位置を精度よく解析して高度を求めます。
  • （GPS機能なしの場合：静力学平衡の式と気体の状態方程式から高度を計算していました）
• ④ 風向・風速の観測
  • GPS（GPSゾンデ）を利用して気球の水平移動ベクトルから風を算出します。
  • 風速：1m/s 単位、風向：1度 単位で観測。

3. ラジオゾンデの特性（長所・短所）

• 長所：大気を直接観測するため高精度であり、ほぼ鉛直方向で連続的なデータ取得が可能です。
• 長所：気象衛星観測（輝度温度や衛星風）など、間接的な観測データを補正・検証するための基準としても重要です。
• 短所：上層ほど偏西風が強く、気球が 観測所上空から水平方向に100km以上 流される場合があります。
• 短所：大きく流された場合でも、慣例として「観測地点上空のデータ」として処理されるため、これが数値予報のわずかな誤差要因となります。

4. エマグラムの見方と読み方

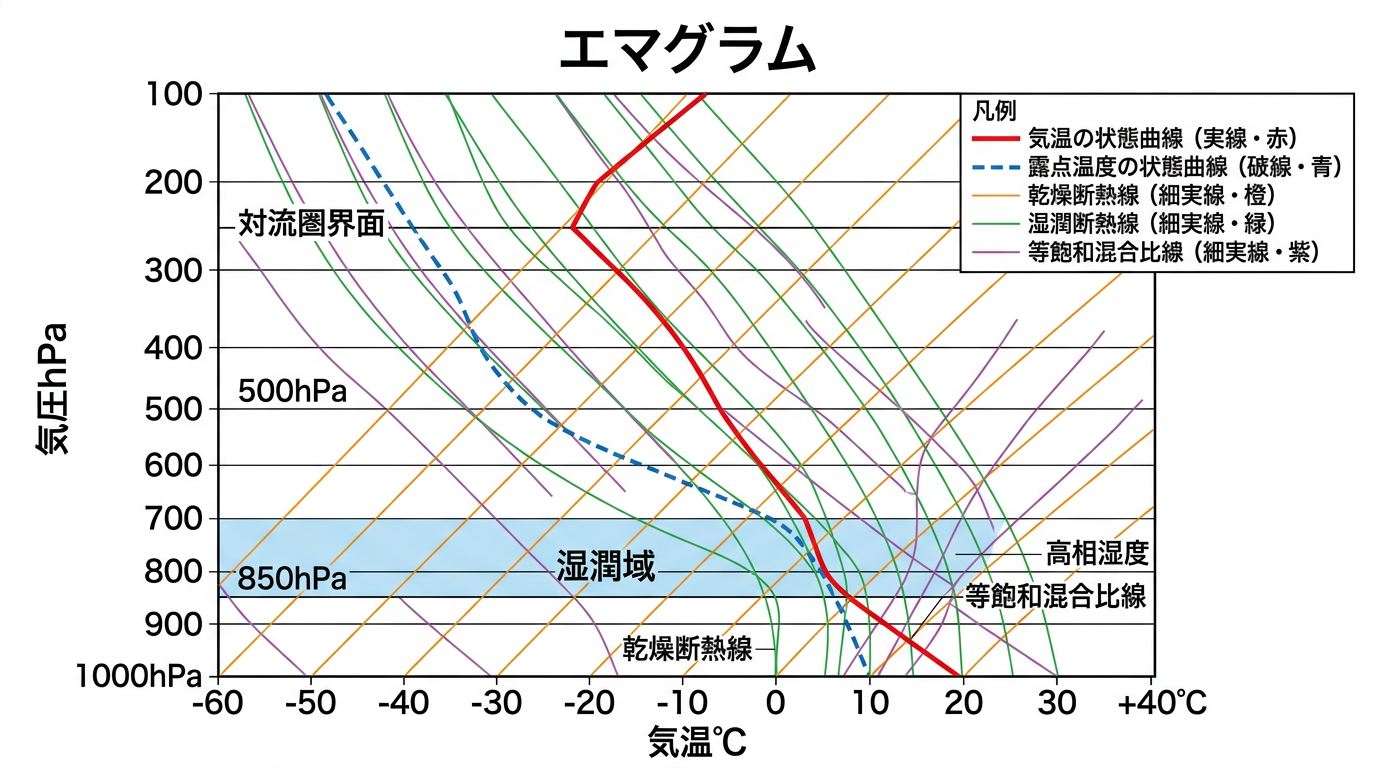

▲ エマグラムの構成要素（縦軸・横軸・状態曲線・断熱線・等飽和混合比線）

エマグラムとは、ラジオゾンデで観測した大気の気温・露点温度・風の鉛直構造を、気圧を縦軸にして表示した熱力学図のことです。

5. 気象状況別エマグラムの特徴

エマグラムの形状から、現在の気象状況（前線、高気圧、積乱雲など）を読み取ることができます。

① 積乱雲内（発達した対流雲）

• 雲内の気温の状態曲線が 湿潤断熱減率 におおむね沿って変化します。
• 湿数がほぼ0℃（飽和）〜3℃未満（湿潤）の層が、下層から対流圏上層まで厚く続きます。
• 湿潤層の下面が「雲底高度」、上面が「雲頂高度」に対応します。
• 相当温位がほぼ鉛直方向で一定になります（対流活動が活発に起き、空気がかき混ぜられている証拠です）。

② 前線面が上空に存在する地点（前線の寒気側）

• 地上前線の寒気側 200〜300km 以内の地点でよく見られます。
• 下層〜中層のどこかに、湿潤な前線性逆転層 または湿潤な安定層が明瞭に現れます。
• 転移層（逆転層）内は、上層ほど気温が高くなります。
• 逆転層を挟んで風の鉛直シアが大きくなります（例：下部の寒気層は北成分の風、上部の暖気層は南成分の風）。

③ オホーツク海高気圧による北東気流の影響がある地点

• 地表面から高度1〜2km以下の下層に 涼湿な寒気層（北東気流）が入り込みます（特に夏季の太平洋側・やませ）。
• 寒気層とその上の大気の間に、明瞭で 湿潤な逆転層 が形成されます。
• 逆転層より上層の大気は、沈降気流の影響などで乾燥していることが多いです。
• 霧や層雲が発生している場合は、地表付近が湿潤または飽和状態になります。

④ 冬型の気圧配置（日本海側・太平洋側の違い）

• 高度の目安 500hPa寒気が -27℃〜-33℃の場合：逆転層の高度は2.5〜3km付近。
• 高度の目安 500hPa寒気が -33℃以下（非常に強い寒気）の場合：逆転層の高度は4〜5km付近まで高くなります。
• 日本海側：寒気層内に湿潤気層を広く含みます（雪雲が形成され降雪をもたらします）。
• 太平洋側：脊梁山脈を越えて吹き下ろす気流（フェーン現象等による山越え断熱昇温）のため、湿潤域が存在せず 乾燥 しています。

6. 逆転層の種類と成因

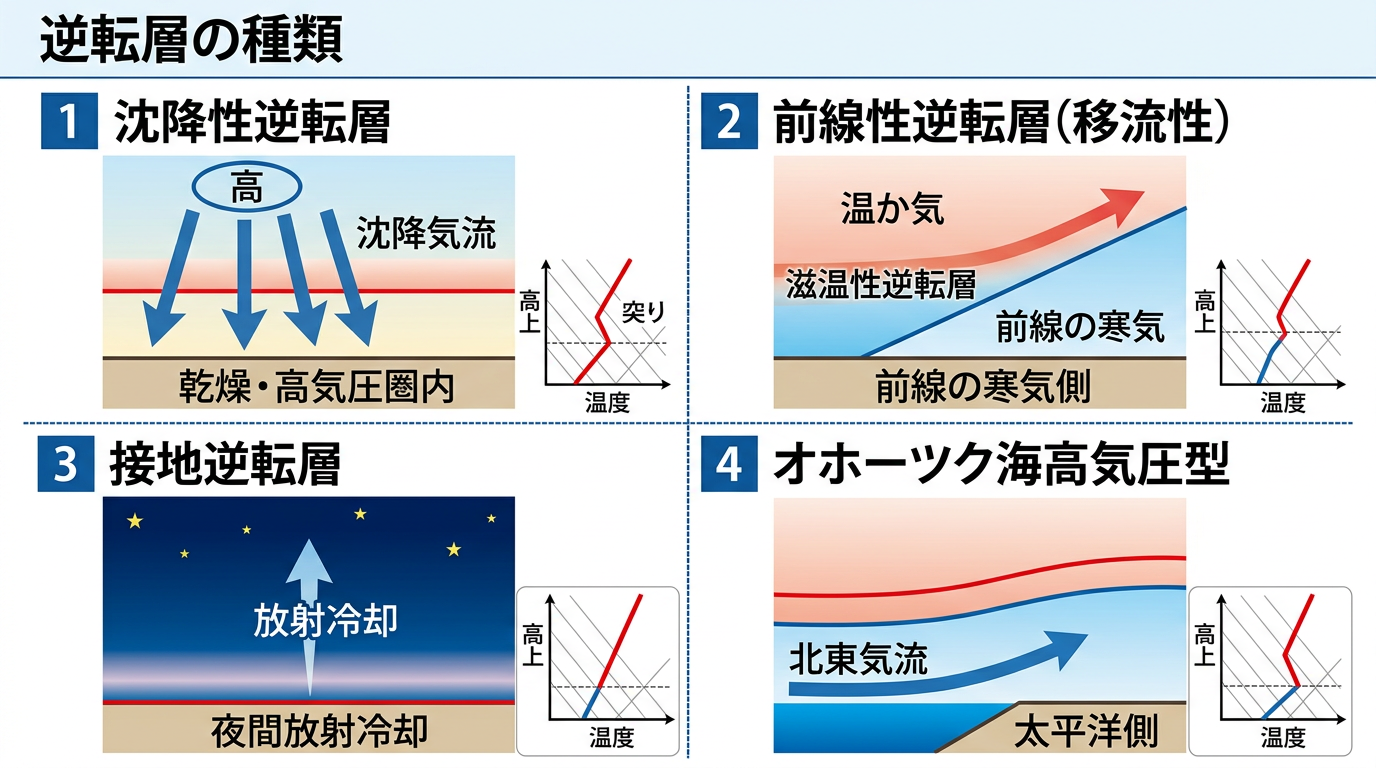

▲ 4種類の逆転層の成因とエマグラム特徴（沈降性・前線性・接地性・オホーツク海型）

通常、対流圏では上空に行くほど気温が下がりますが、局地的に「上空の方が気温が高い」層ができることがあり、これを逆転層と呼びます。大気が極めて安定し、上下の空気の混ざり合いを抑え込む「フタ」の役割をします。

7. 大気安定度指数（SSI・CAPE・CIN）

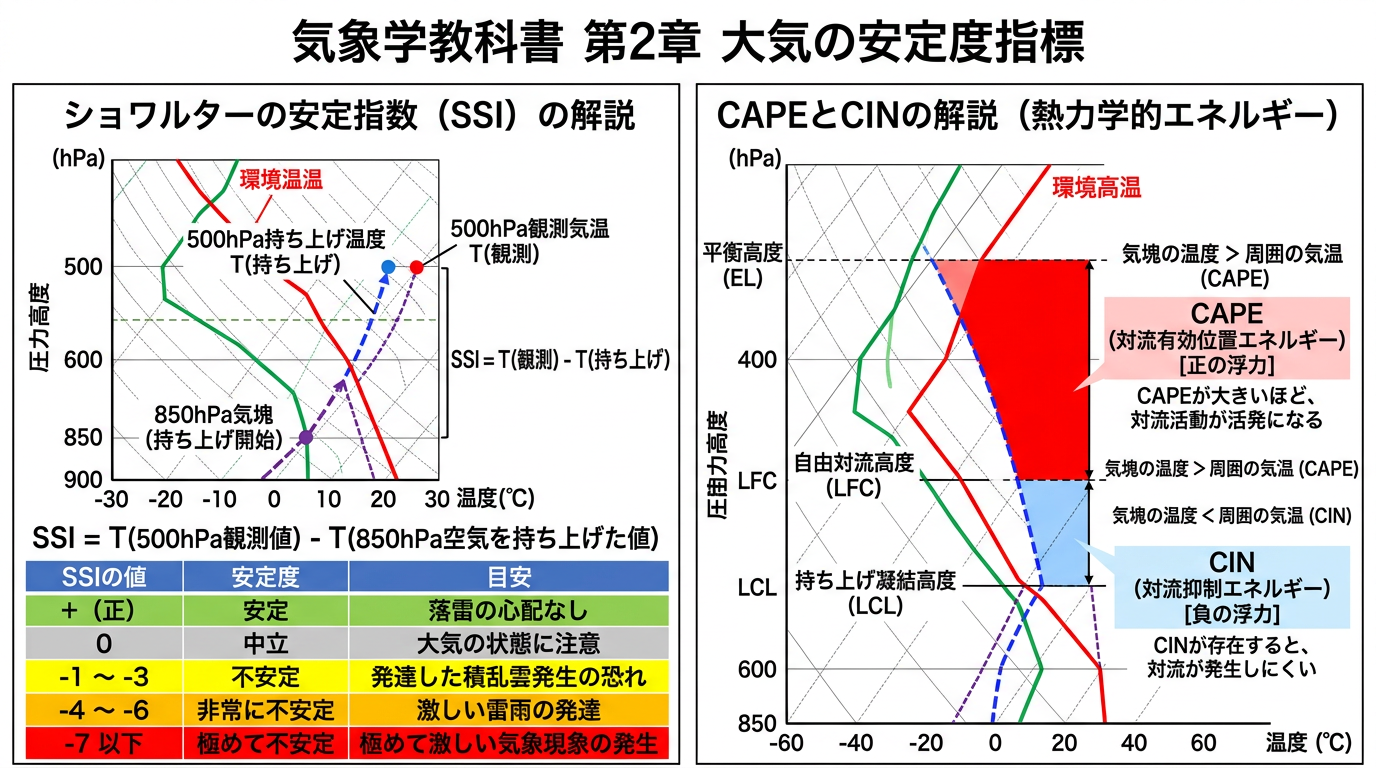

▲ ショワルターの安定指数（SSI）とCAPE・CINのエマグラム上の表現

大気が対流を起こしやすいか（不安定か）、起こしにくいか（安定か）を数値化・面積化したものが安定度指数です。

• SSI（ショワルター安定指数）の計算手順：
  1. 850hPaの空気を、未飽和なら 乾燥断熱的 に持ち上げる。
  2. 途中で飽和（持ち上げ凝結高度）に達したら、そこからは 湿潤断熱的 に持ち上げる。
  3. 500hPaまで持ち上げた空気の気温値を求める。
  4. SSI = 観測された500hPaの気温 − 持ち上げた空気の気温

• CAPE（対流有効位置エネルギー）と CIN（対流抑制）
  • CAPE（ケープ）：地上の空気塊が自由対流高度を超えて上昇するときに得られる正の浮力エネルギー。エマグラム上では状態曲線の右側にできる面積で示されます。
  • CIN（シン）：地上の空気を自由対流高度まで強制的に持ち上げるのに必要なエネルギー（負の浮力による抵抗）。エマグラム上では状態曲線の左側にできる面積で示されます。
  • 対流活動が活発になりやすい条件は、「CINが小さく、CAPEが大きい」ときです。
• 関連する3つの重要高度：
  • 持ち上げ凝結高度（LCL）：空気を持ち上げて最初に飽和する高度。＝ 対流性の雲の 雲底高度
  • 自由対流高度（LFC）：持ち上げた空気が周囲の気温より高くなり、自力で上昇（正の浮力）を始める高度。
  • 平衡高度（EL）：自力で上昇した空気が、再び周囲の気温と同じになり浮力を失う高度。＝ 対流性の雲の 雲頂高度（積乱雲のかなとこ部分）

8. オゾン観測

• オゾン層：成層圏の高度 約25km付近 に最も多く存在し、有害な紫外線（UV-B/C）を吸収する重要な役割を担っています。
• オゾンホール：南極圏では毎年 10月 頃に顕著に発生します（春先）。北半球でも年によって 4月 頃に発生することがあります。
• オゾン観測の3種類：
  1. 太陽直射日光を利用した観測：観測誤差が小さく精度が最も高い。
  2. 天頂光観測：曇りなどで直射日光がない時に、空の散乱光を使用。
  3. 月光観測：太陽が出ない「極夜」の場合に使用。
• オゾンゾンデ観測：気球を使ったオゾンの直接観測は、毎週 水曜日 15時 に実施されます（雨天・強風時は日程変更）。
• 観測機器：ドブソン分光光度計 を用いて、オゾン全量と鉛直分布を高精度で測定します。
• 世界約 100地点 で連携して観測が実施されています。

9. 📋 理解チェックテスト（5問）

10. 📋 過去問チャレンジ（3問）

11. まとめ
